常見衰減相關問題解惑

信號衰減原因很多，自然衰減跟頻率是沒關系的，但繞射、遮擋、大氣吸收等就和頻率有關，頻率越高越容易被遮擋，也容易被吸收，所以高頻信號更加容易衰減。電磁波在穿透任何介質的時候都會有損耗，手機、無線遙控器、無線路由器、藍牙、物聯網等采用擴頻和其他寬帶調制技術的無線設備，會在載波頻率之外很寬的頻率范圍內產生帶外發射和雜散發射，這些發射會對其他無線電設備產生干擾。

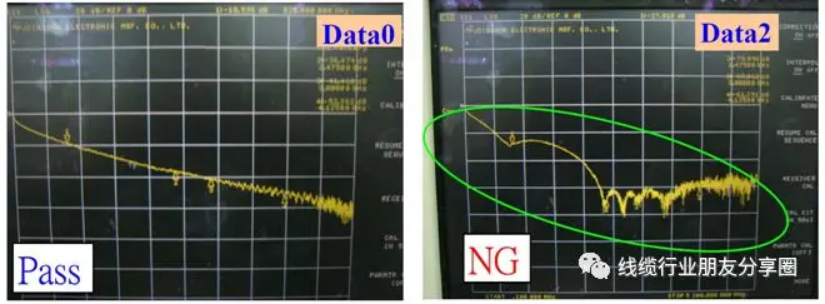

高頻電子訊號在傳動時由于基本材料電阻，產生訊號強度(電壓)降低以外，尚有因高頻引發的Impedance，導致電子訊號強度再被降低,基本電阻的衰減取決于導體材質可稱直流衰減,電容電感的衰減取決于頻率高低可稱交流衰減，且頻率越高此衰減越嚴重；如果ATT數值越趨近于0時，表示訊號損耗的情況越少。反之，ATT數值越負(越小)時，表示訊號損耗的情況越嚴重。

常見衰減相關問題解惑

01，低頻衰減的主要影響因素是導體，高頻衰減的主要影響因素是絕緣材料，而材料的介電常數和介質損耗角正切是隨著頻率的升高而逐漸增加的.

02，導體的損失（copper Loss）：電阻所導致功率的損失，所以要減少電阻所造成的損失。

03，介電損失（dielectric loss）：介電材料性質，由于介電質材料具有很大但不是無限大的電阻，因此會造成一些功率的損失，為頻率和傳輸距離的函數，頻率愈高或距離愈長介電損失愈嚴重。

04，反射損失（reflection loss）：傳輸路徑中不連續處的阻抗不匹配所造成的損失。

05，輻射損失（radiation loss）：在高頻的時侯有較多的電磁波能量輻射出去，其實EMC的問題，在所有電器和電子設備工作時都會有間歇或連續性電壓電流變化，有時變化速率還相當快，這樣會導致在不同頻率內或一個頻帶間產生電磁能量，而相應的電路則會將這種能量發射到周圍的環境中。EMI有兩條途徑離開或進入一個電路：輻射和傳導。信號輻射是藉由外殼的縫、槽、開孔或其它缺口泄漏出去；而信號傳導則藉由耦合到電源、信號和控制在線離開外殼，在開放的空間中自由輻射，從而產生干擾。很多EMI抑制都采用外殼屏蔽和縫隙屏蔽結合的方式來實現，大多數時侯下面這些簡單原則可以有助于實現EMI屏蔽：從源頭處降低干擾；藉由屏蔽過濾或接地將干擾產生電路隔離以及增強敏感電路的抗干擾能力等。

06，上升時間衰減（rise time degradation）;脈沖信號上升時間的衰減主要是因?yàn)檠刂鴤鬏敪h(huán)境中不連續性所造成，諸如系統加入連接器、電纜，以及pads等，所以在設計連接器時，假若上升時間衰減比規范定義來的大，此時必須減少上升時間的衰減。

07，偏移偏移是為了確保一對差動信號經過連接器一對端子后，可以保持能接受的差動不平衡，因?yàn)樵谠O(shè)計連接器時，同一對差動信號的端子其長度要設計成等長，以避免偏移的產生，確保差動的平衡。

08，感覺高頻信號更容易衰減？高頻信號在電力線上的衰減隨著頻率的增加而增加，但在某些頻率，由于負載產生的共振現象和傳輸線效應的影響，衰減會出現突然的迅速增加。同時，信號傳輸距離對信號衰減程度也起著決定性的影響；隨著距離的增加，衰減會迅速地增加。從統計上來說，這種變化還是有一定的定性規律可尋的。實驗表明信號的衰減是距離的函數，衰減和信噪比有很大關系，信噪比，是指信道中，信號功率與噪聲功率的比值，這也意味著這個數值越大，用戶的線路質量也越好.

09，趨膚效應不屬于高頻電流的衰減？趨膚效應本身不屬于高頻電流的衰減，而是一種現象，這種現象是電流集中在電線的表面導致線路的電阻增大，從而導致衰減。另外造成高頻電流衰減的因素是高頻輻射。我們知道，電流產生磁場，交變電流產生交變磁場，而交變磁場產生交變電場，所以交變電流周圍產生交變的電場和磁場（這就是電磁場）并往周圍輻射，往外輻射的能量隨頻率的增加而增加。因此高頻電流要向外輻射電磁能量從而使高頻電流衰減。還有線路的分布電容和分布電感，我們知道線路的分布電容和分布電感都不大，在直流電路和低頻電路中可以忽略，但在高頻電路中影響很大。線路越長分布電感和分布電容越大，分布電感大線路感抗就大，衰減就大，另外分布電感大造成電磁輻射也增大；分布電容會分流高頻電流導致高頻電流衰減。

10，為什么說電磁波的頻率越低，衰減越快;電磁波的波長與頻率成反比，頻率越高，波長越短，更容易受到小物體的阻擋，所以衰減更快。低頻信號加載到高頻信號上是為了降低干擾，頻率越高越不容易受到干擾，而且高頻的電磁波相對容易激勵并向空間發射。無論是電磁波在空間傳輸隨空間程差的衰減，還是電磁波在介質中傳播由損耗角正切引起的衰減，都是隨頻率的升高衰減越大.

11.損耗和衰減區別是什么？

“損耗”和“衰減”的意義相近，單位都是“dB”，經?？梢砸姷奖弧盎煜笔褂玫那闆r。實際上它們是有明顯區別的?！皳p耗”在有線電視理論中通常作為“名詞”使用，表示某種動作或現象的“結果”。比如：“電纜的衰減損耗”、“分支器的分支損耗、插入損耗”、“分配器的分配損耗”、“分光器的分光損耗”等等。   “損耗的物理意義”即“定義”是：輸入口功率（電壓）與輸出口功率（電壓）之比的分貝值。 “損耗”有可能是功率的實際消耗引起的，如前面提到的“電纜的衰減損耗”；也可能僅僅是功率的轉移分配引起的，并不消耗信號功率，如前面提到的其余各條。 “衰減”在有線電視理論中通常作為“動詞”使用，表示某種動作或發生的現象，比如，有線電視信號在電纜中的“衰減”。衰減通常是信號功率的實際消耗引起的。在有線電視理論中，“衰減”與通常所說的“消耗”一詞的詞義相近；而“損耗”則與通常所說的“消耗”一詞的詞義相距很遠。 某些器件中的某些端口插入損耗另有特定的名稱，比如分支器主出口的“插入損耗”就叫做“插入損耗”，分支口的損耗則叫“分支損耗”，分配器各出口的損耗叫“分配損耗”等等。這些損耗通常（主要的）不是“功率消耗”，而是“功率轉移”，嚴格講不能叫“衰減”（早年的某些書刊文章中，有叫“衰減”的，比如把“分支損耗”叫做“分支衰減”）。 如果“插入”系統的器件是“電纜”，那么電纜的“插入損耗”就是電纜的衰減量，是信號功率消耗，電纜的“插入損耗”和“衰減量”相等。不過，電纜的“插入損耗”習慣上就叫“電纜的衰減量”，很少有人叫作“電纜的插入損耗”。 顯然，“插入損耗”與“衰減”不能一概而論。

 摘自《線纜行業朋友分享圈》
