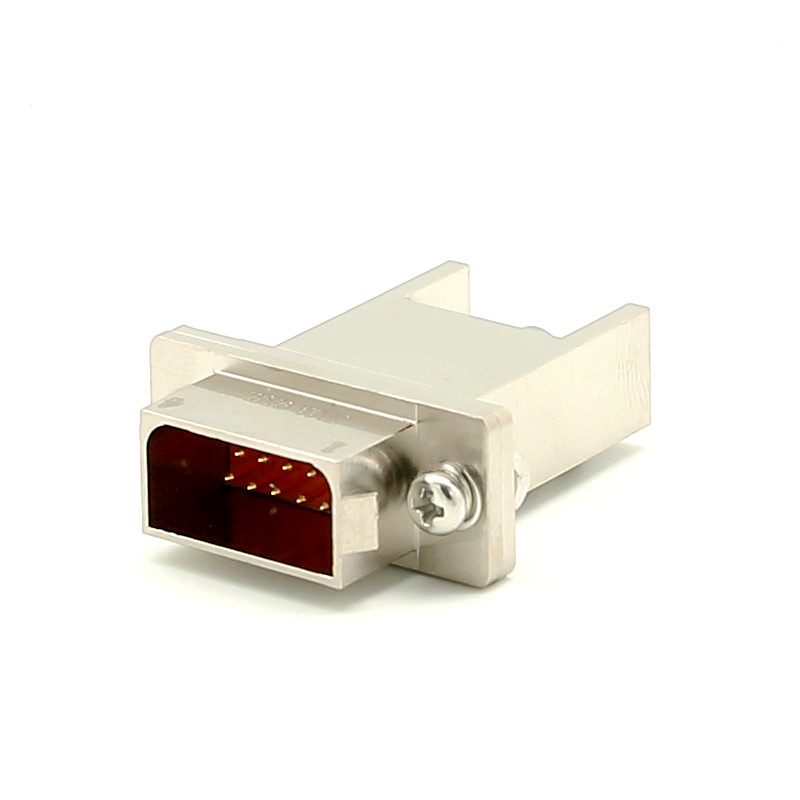

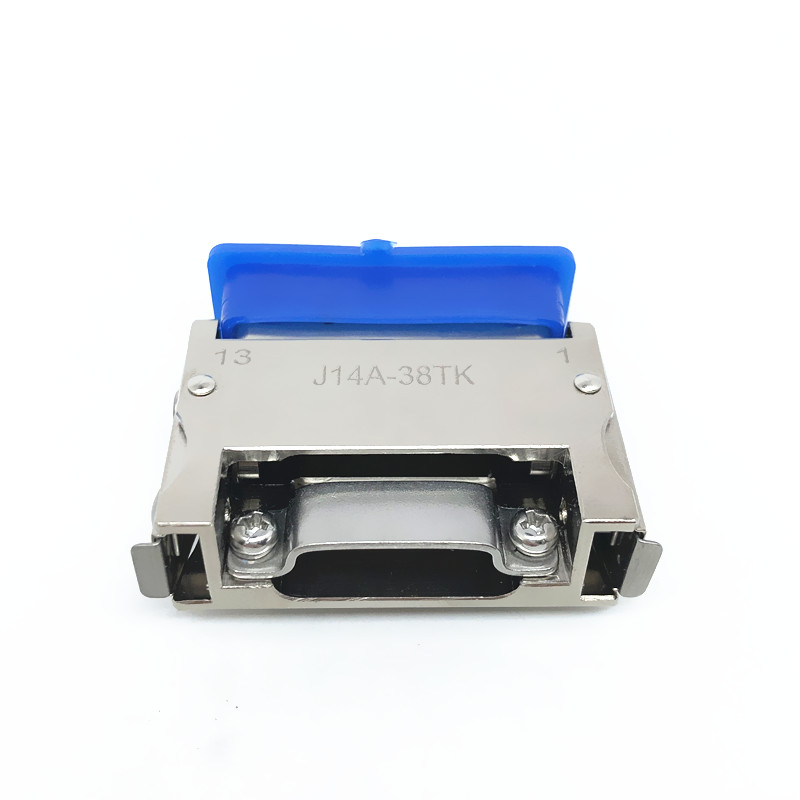

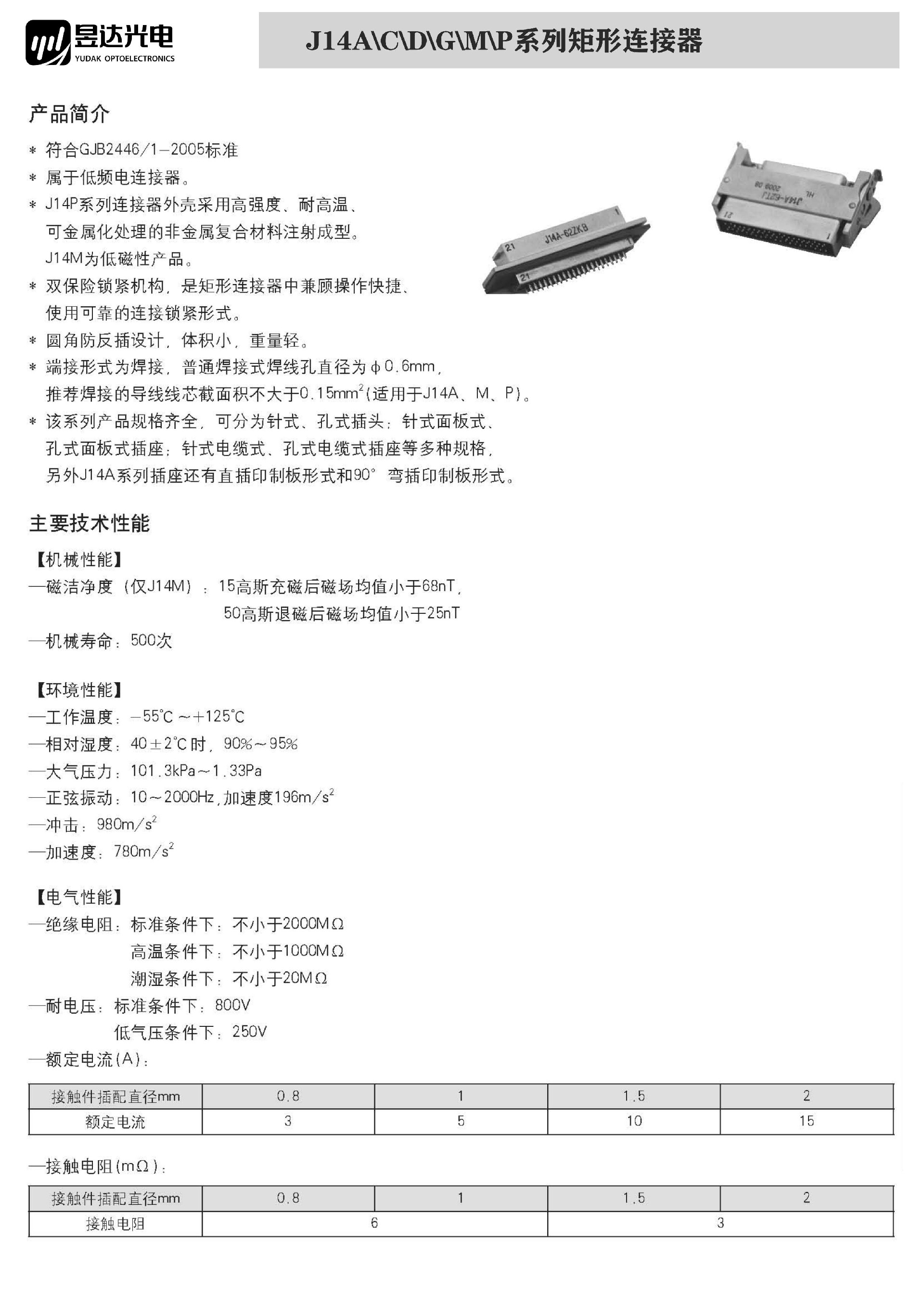

J14矩形連接器產品簡介

符合GJB2446/1-2005標準

產品屬于低頻電連接器

雙保險鎖緊機構，是矩形連接器中兼顧操作快捷、使用可靠的連接鎖緊形式

圓角防反插設計，體積小，重量輕

端接形式為焊接，普通焊接式焊線孔直徑為φ0.6mm,推薦焊接的導線線芯截面積不大于0.15mm2 (適用于J14A、M、P)

該系列產品規格齊全，可分為針式、孔式插頭；針式面板式、孔式面板式插座；針式電纜式、孔式電纜式插座等多種規格，另外J14A系列插座還有直插印制板形式和90°彎插印制板形式。

主要技術性能

【機械性能】

—機械壽命：500次

【環境性能】

—工作溫度： -55℃~+125℃

—相對濕度：40±2℃時，90%～95%

一大氣壓力：101.3kPa~1.33Pa

一正弦振動：10～2000Hz,加速度196m/s2

—沖擊：980m/s2

—加速度：780m/s1

【電氣性能】

一絕緣電阻：標準條件下：不小于2000MΩ

                    高溫條件下：不小于1000MΩ

                    潮濕條件下：不小于20MΩ

—耐電壓：標準條件下：800V

                 低氣壓條件下：250V
