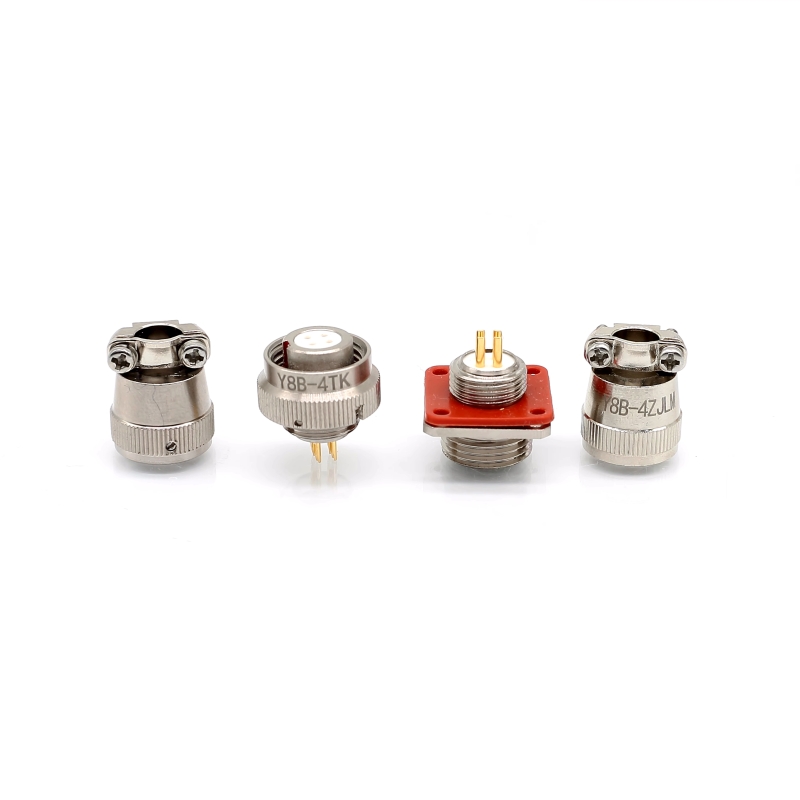

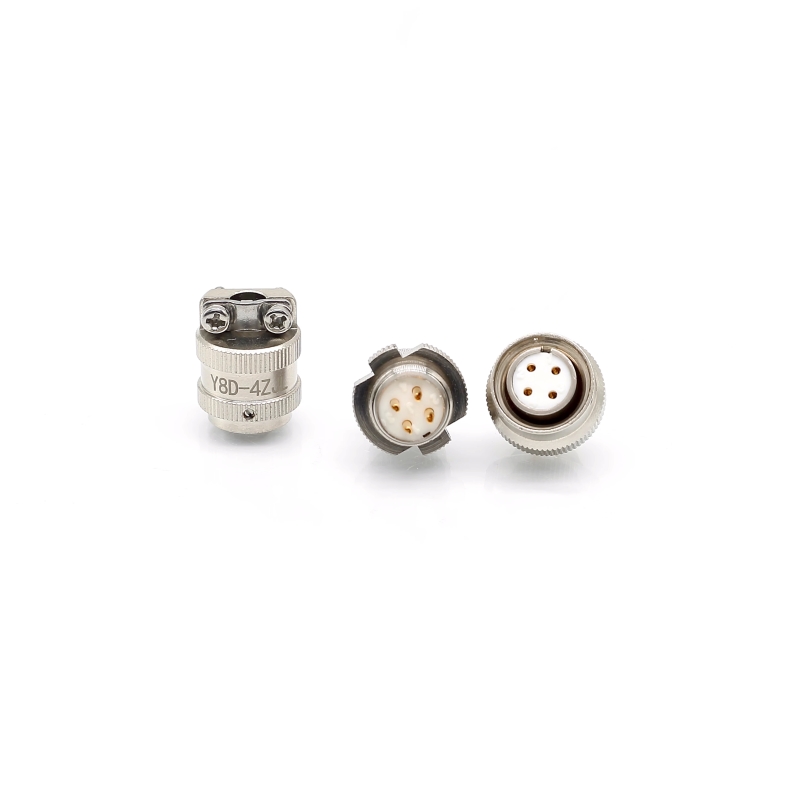

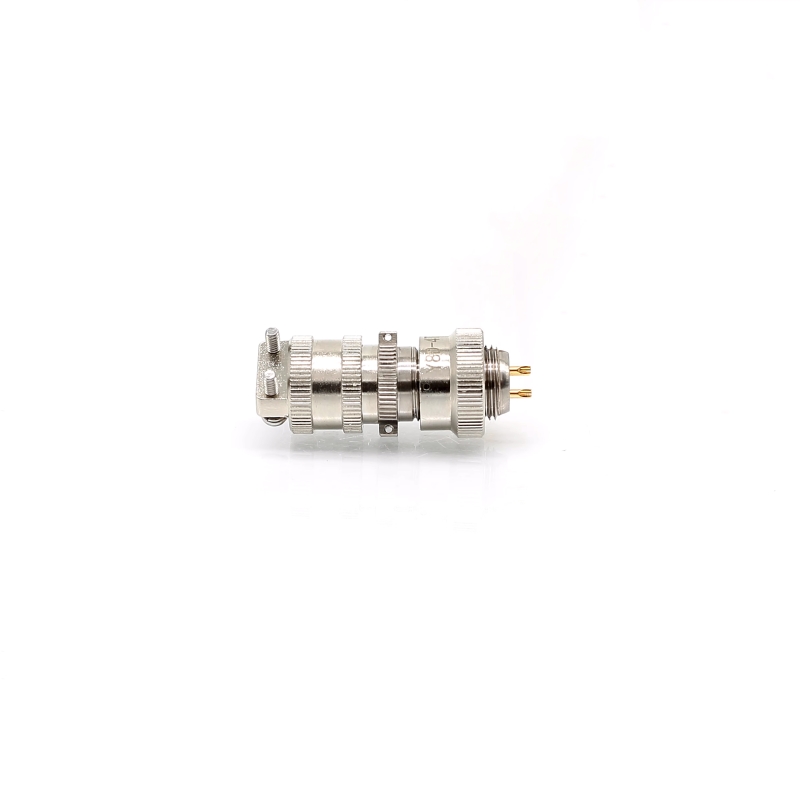

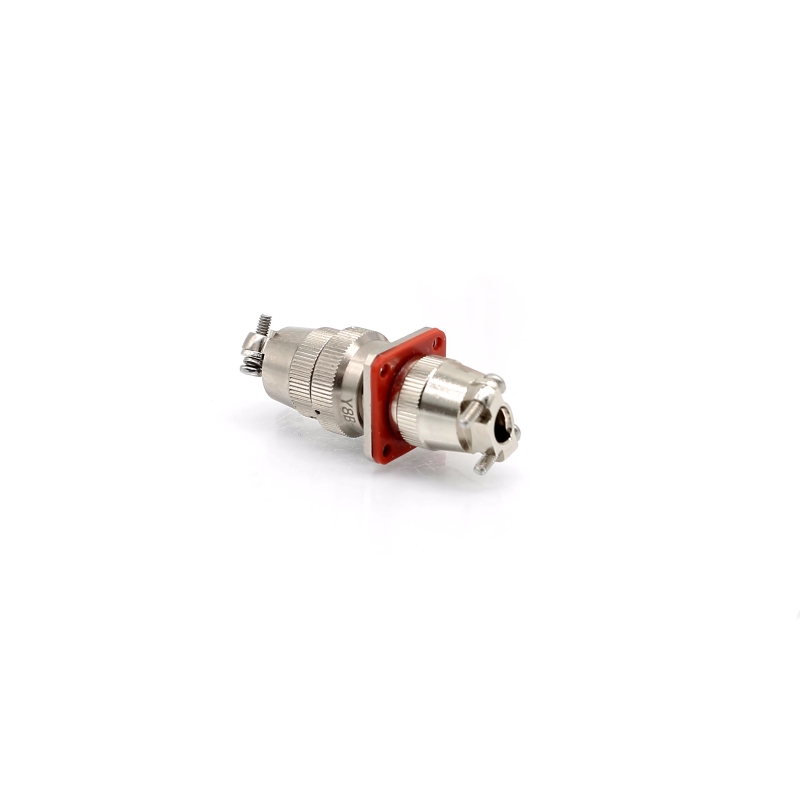

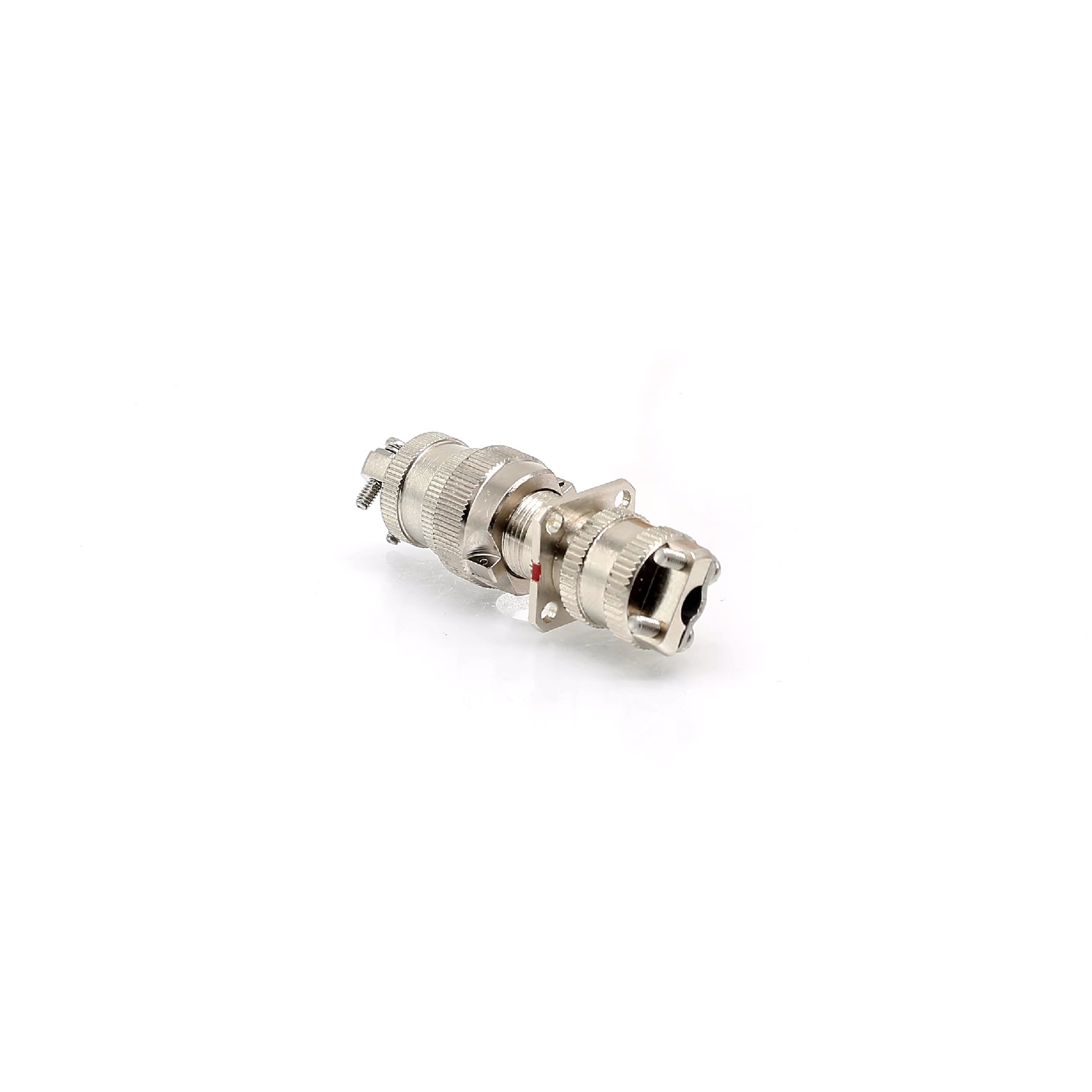

Y8系列連接器產品簡介

屬于儀器式電連接器

螺紋連接鎖緊機構

品種多，規格全，有多種芯數，分為Y8B、Y8C、Y8D、Y8E等系列

橡膠密封插座，端接形式為焊接

Y8D和Y8E有兩種鉛封穿絲結構，使用方便

本產品可廣泛應用于航天、航空、兵器、艦船、通訊等行業的設備儀器艙內部電信號連接。

主要技術性能

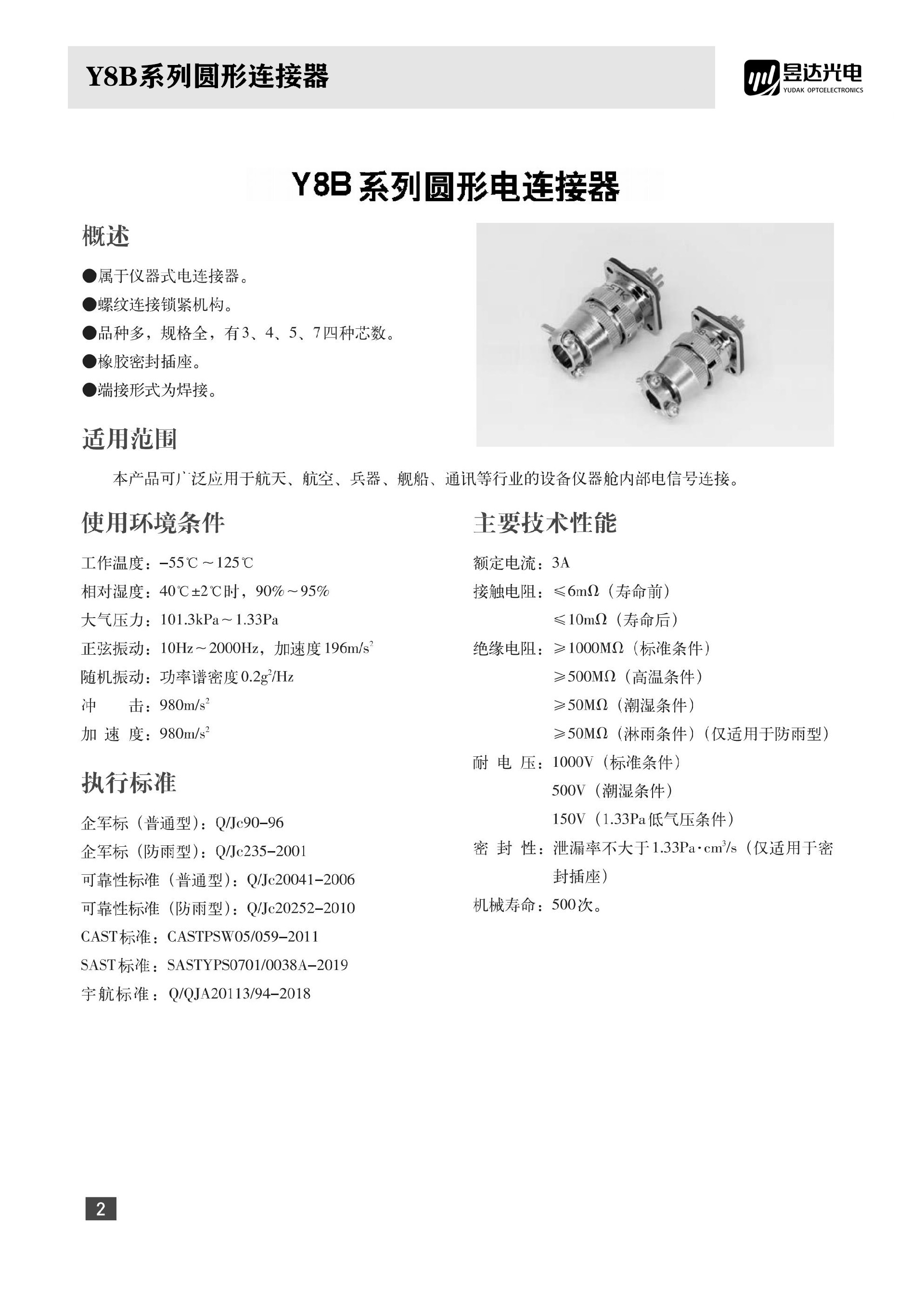

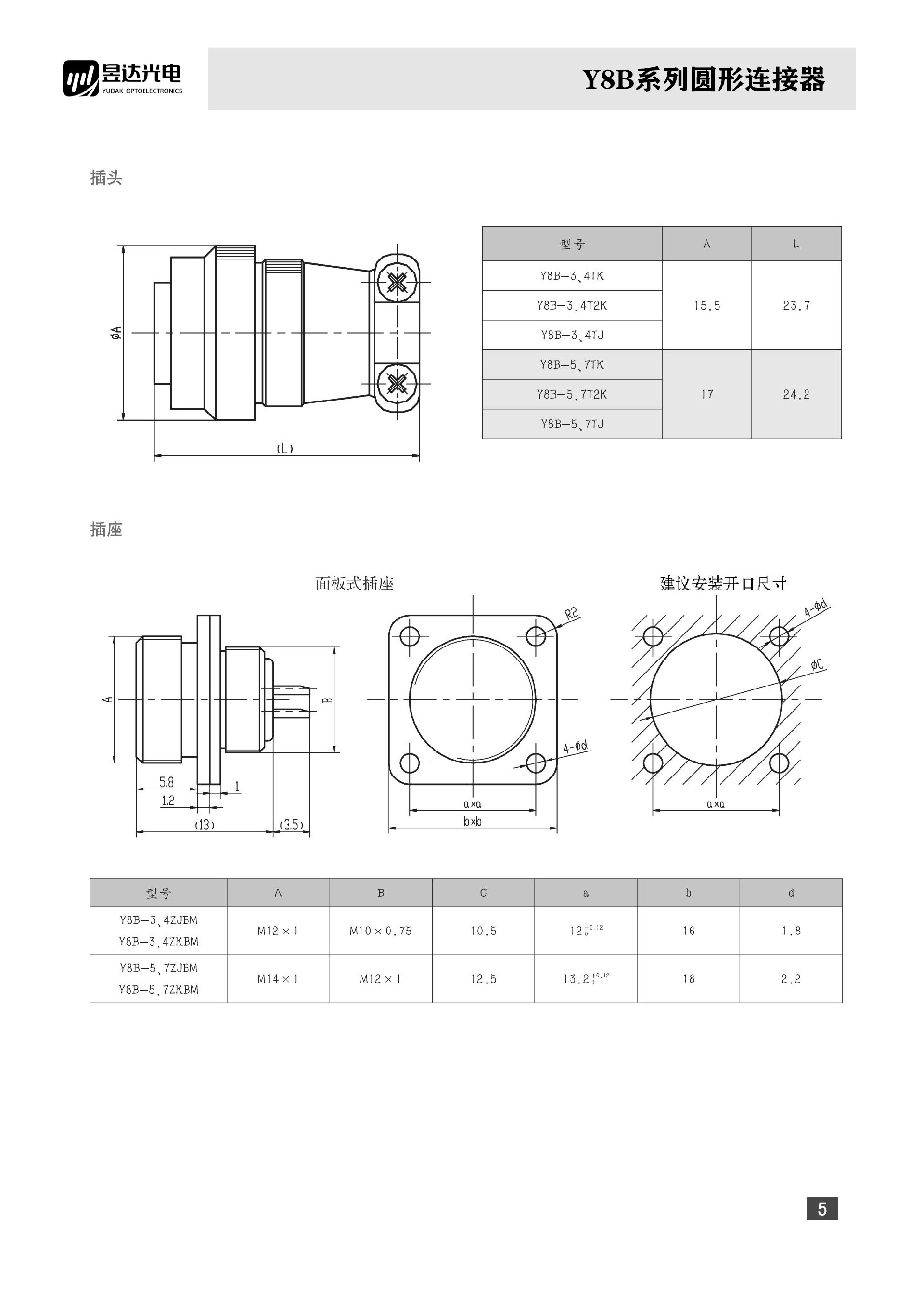

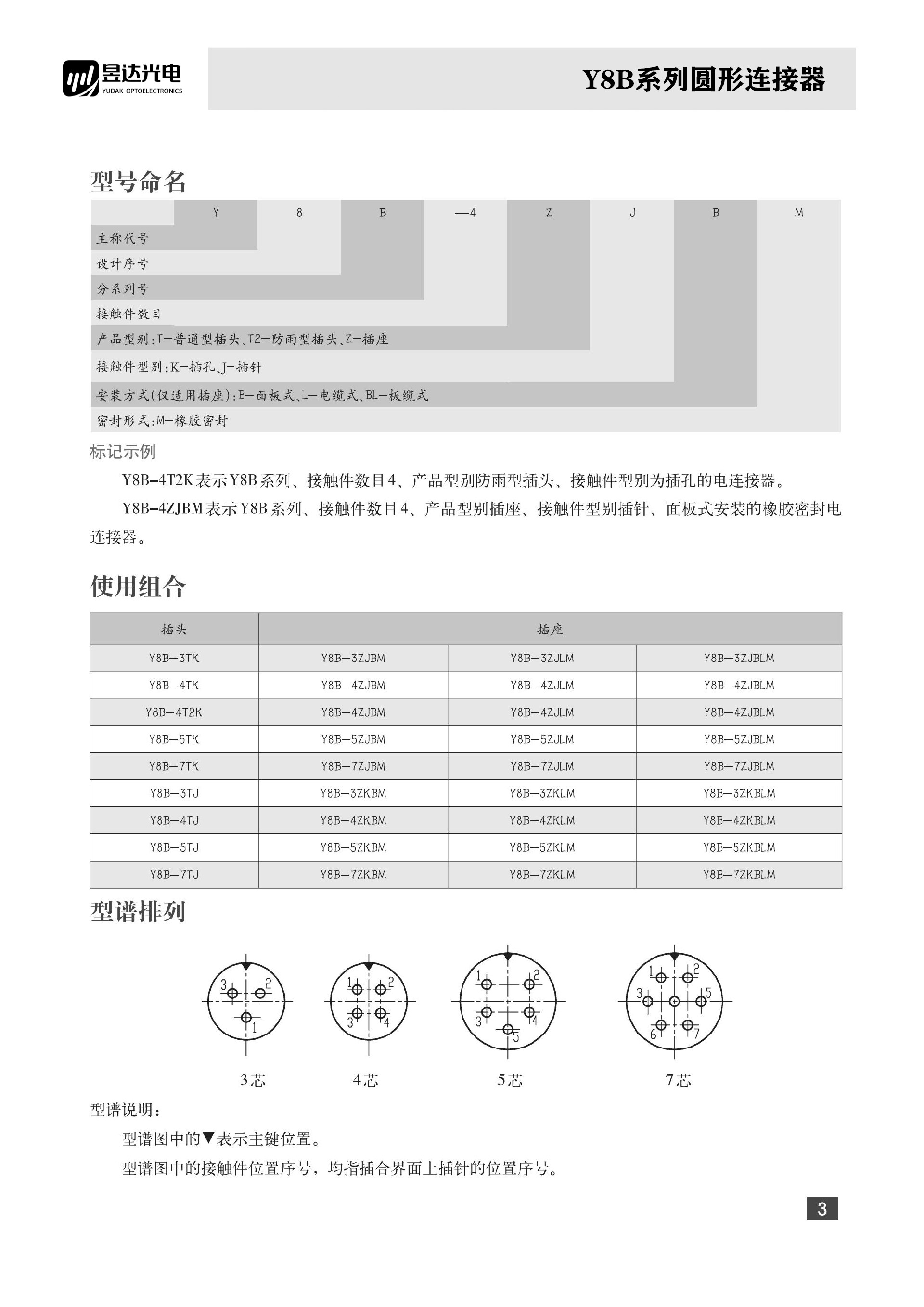

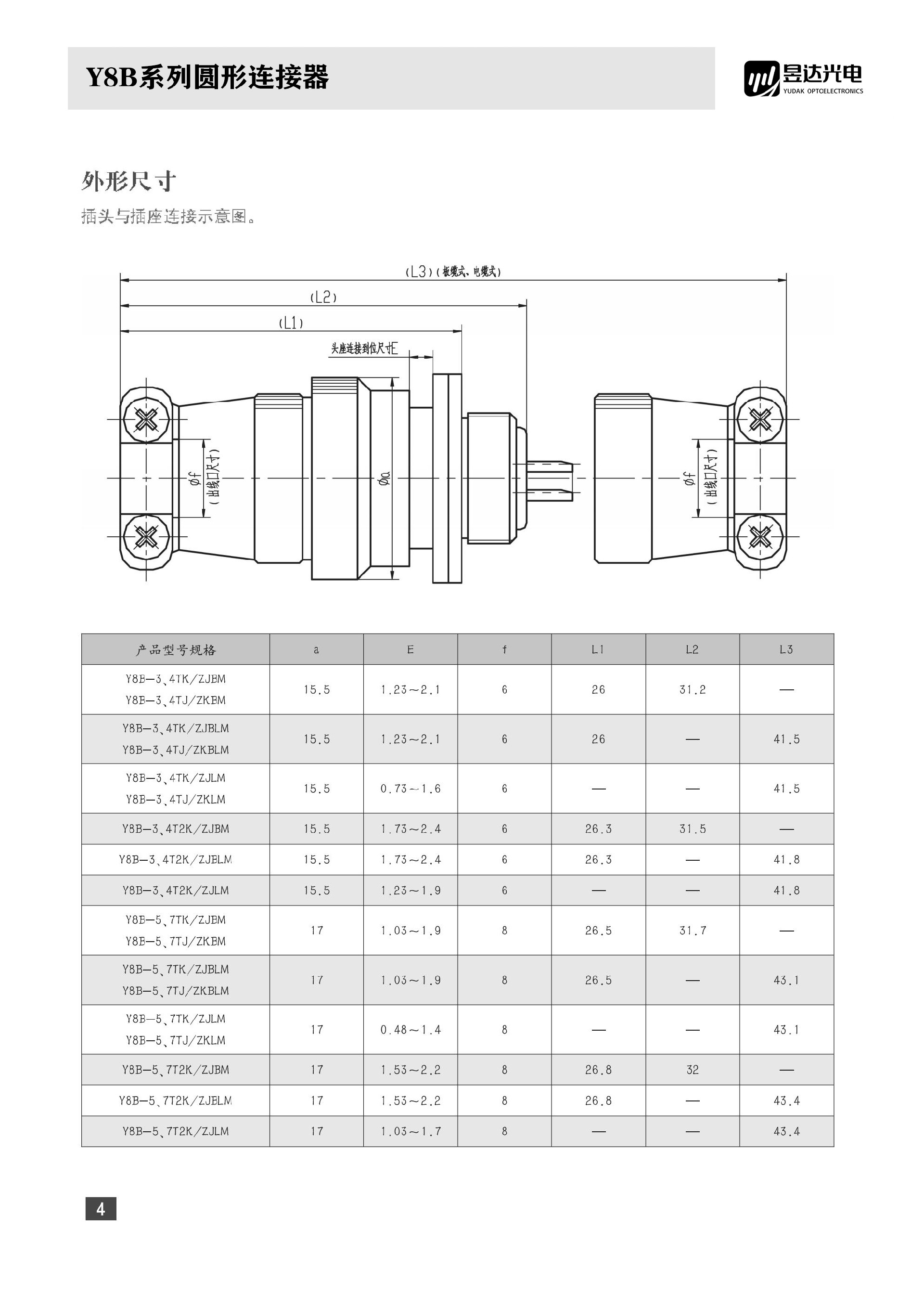

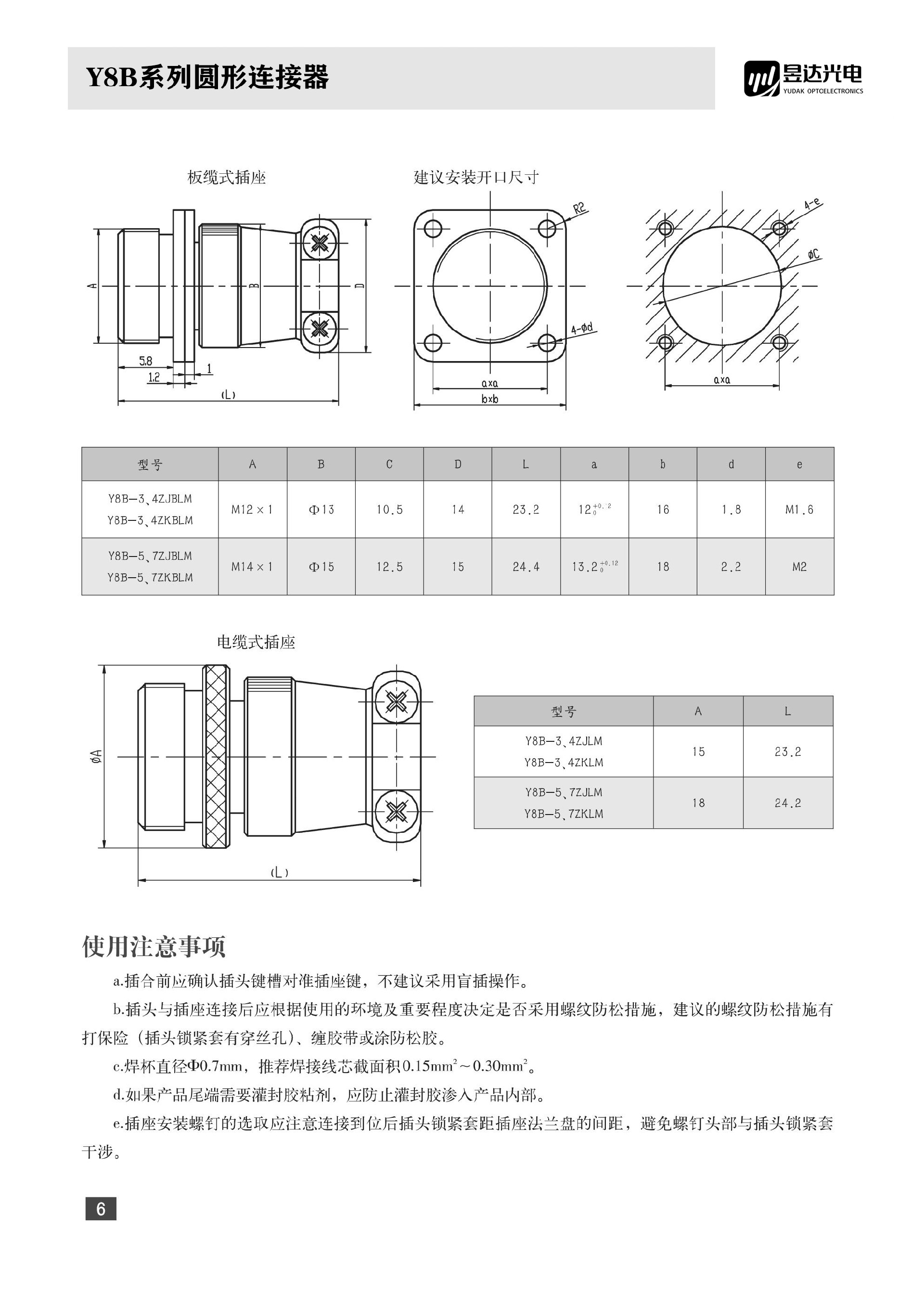

【Y8B系列】

工作溫度： -55℃～125℃

相對濕度：40℃±2℃時，90%～95%

大氣壓力：101.3kPa～1.33Pa

正弦振動：10Hz～2000Hz,  加速度196m/s2

隨機振動：功率譜密度0.2g2/Hz

沖   擊：980m/s2

加速度：980m/s2

額定電流：3A

接觸電阻：≤6mΩ  (壽命前)

                 ≤10mΩ (壽命后)

絕緣電阻：≥1000MΩ (標準條件)

                 ≥500MΩ (高溫條件)

                 ≥50MΩ (潮濕條件)

                 ≥50MΩ (淋雨條件)(僅適用于防雨型)

耐電壓：1000V (標準條件)

              500V (潮濕條件)

              150V(1.33Pa 低氣壓條件)

密封性：泄漏率不大于1.33Pa·cm3/s  (僅適用于密封插座)

機械壽命：500次

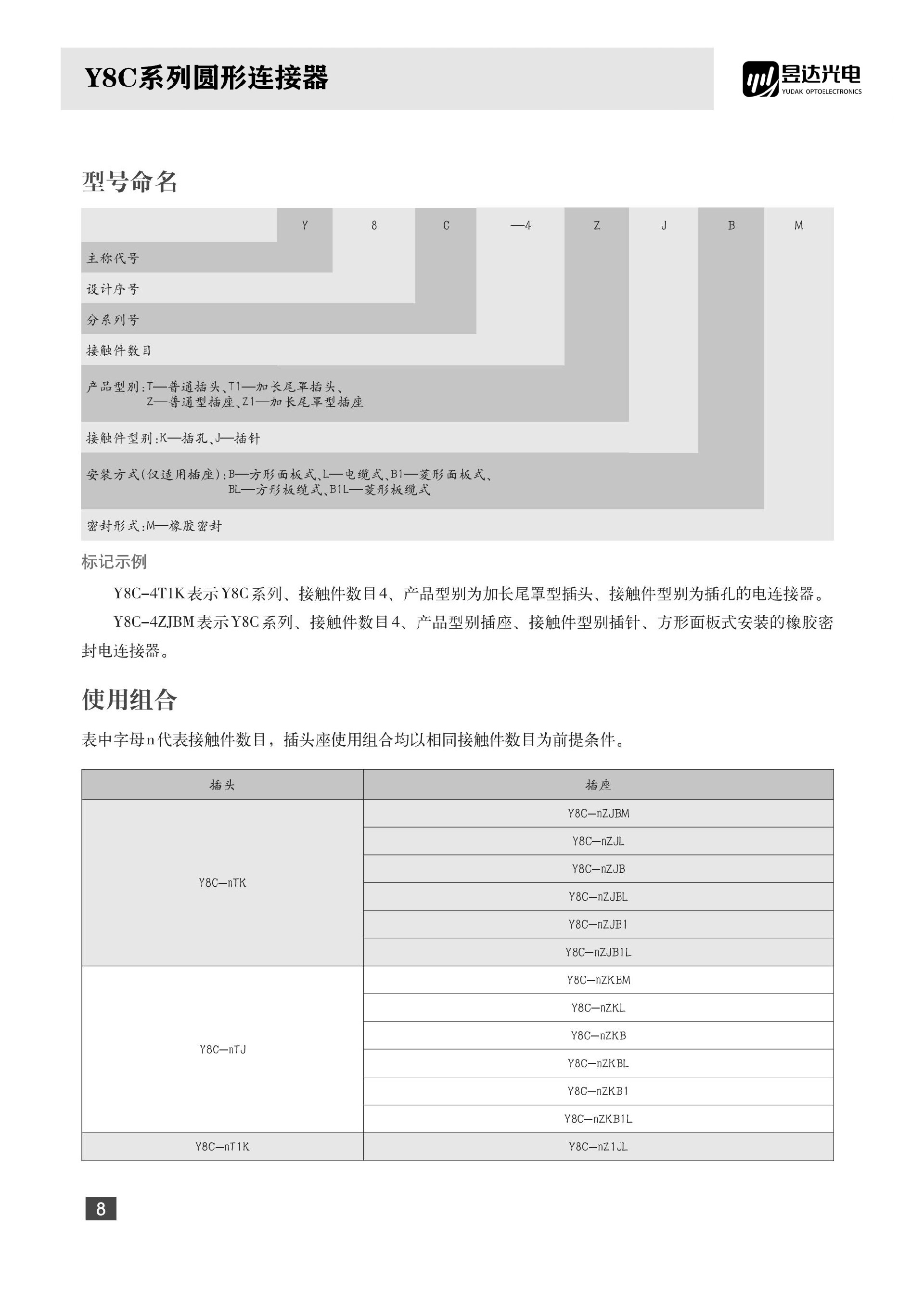

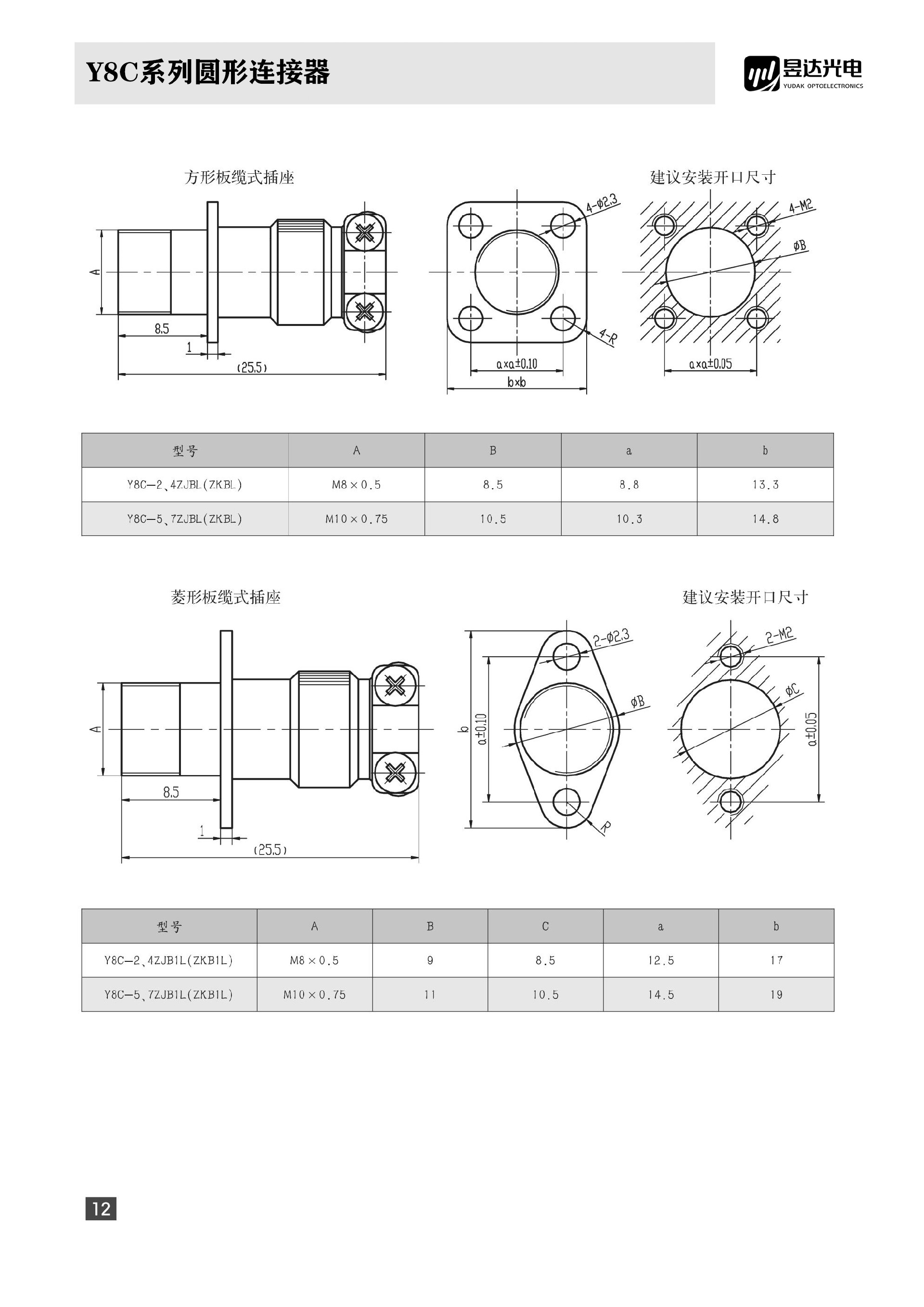

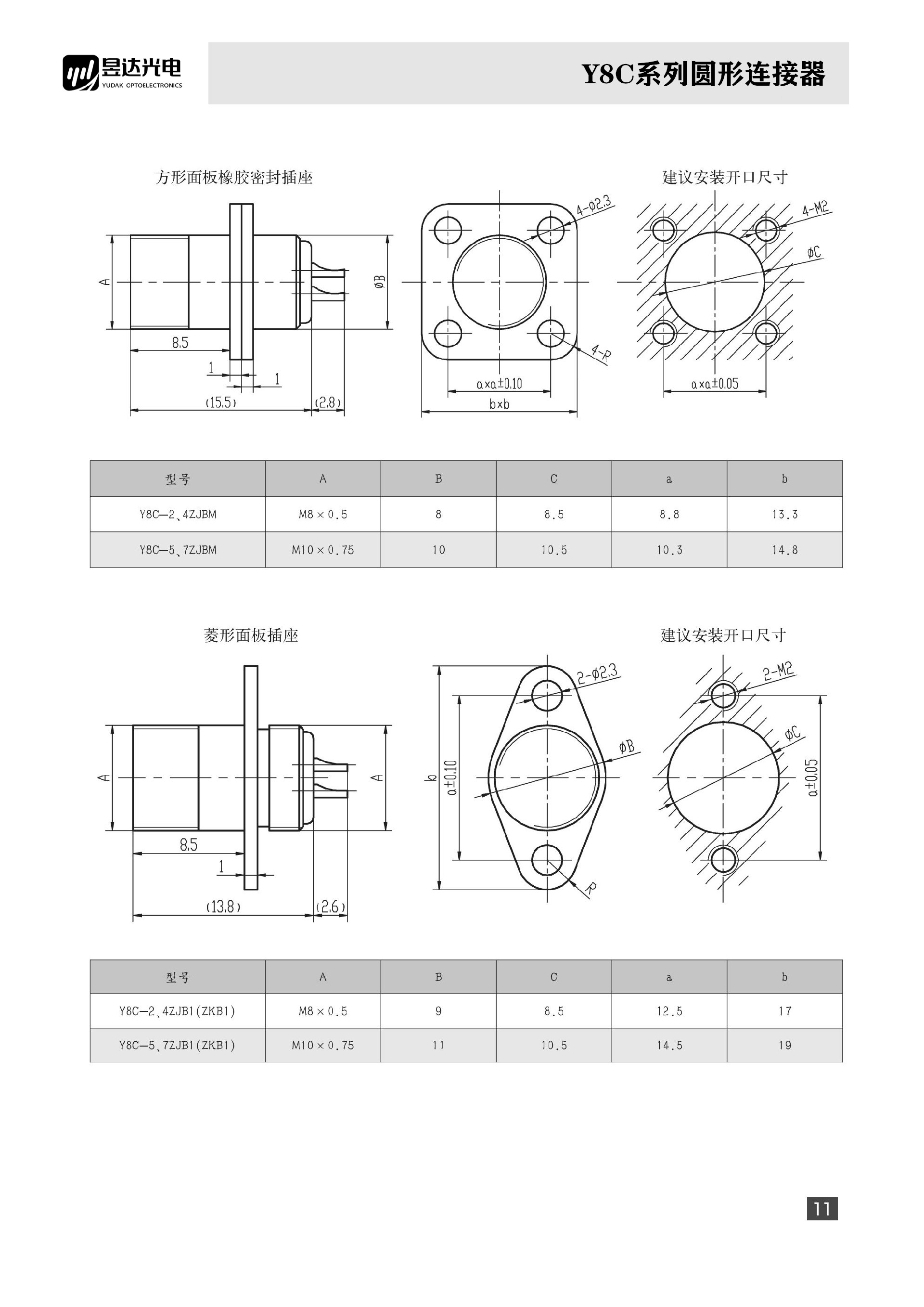

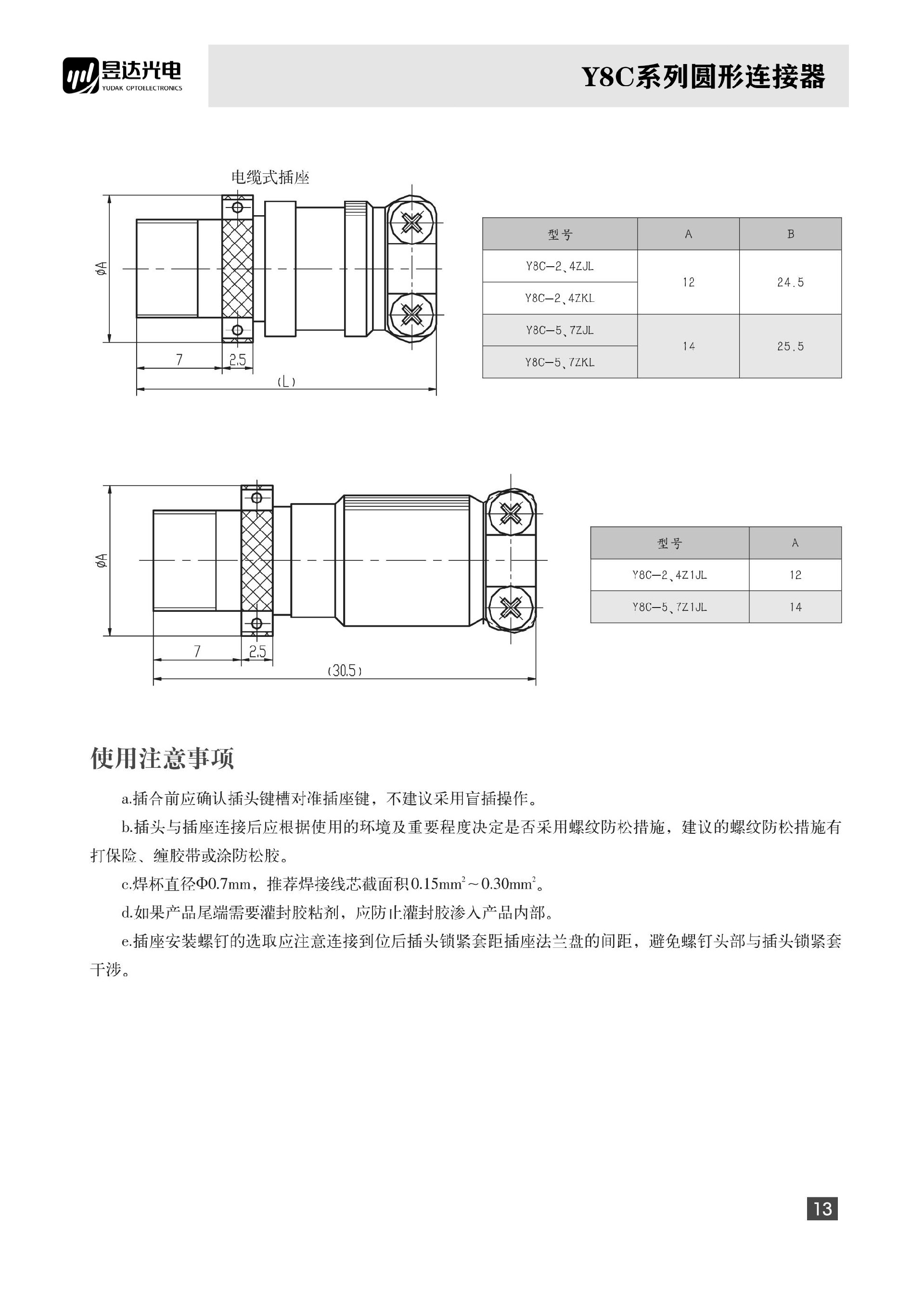

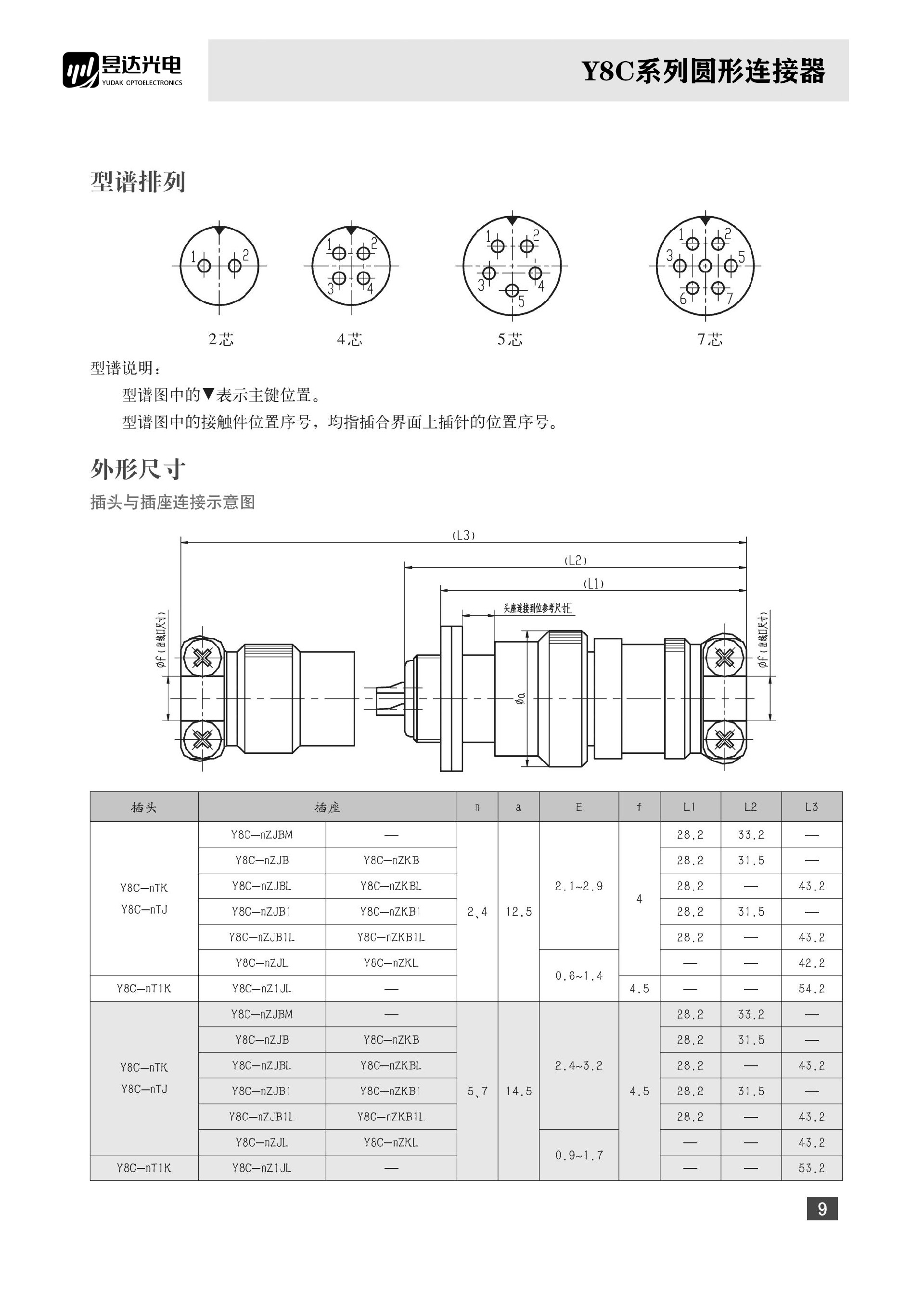

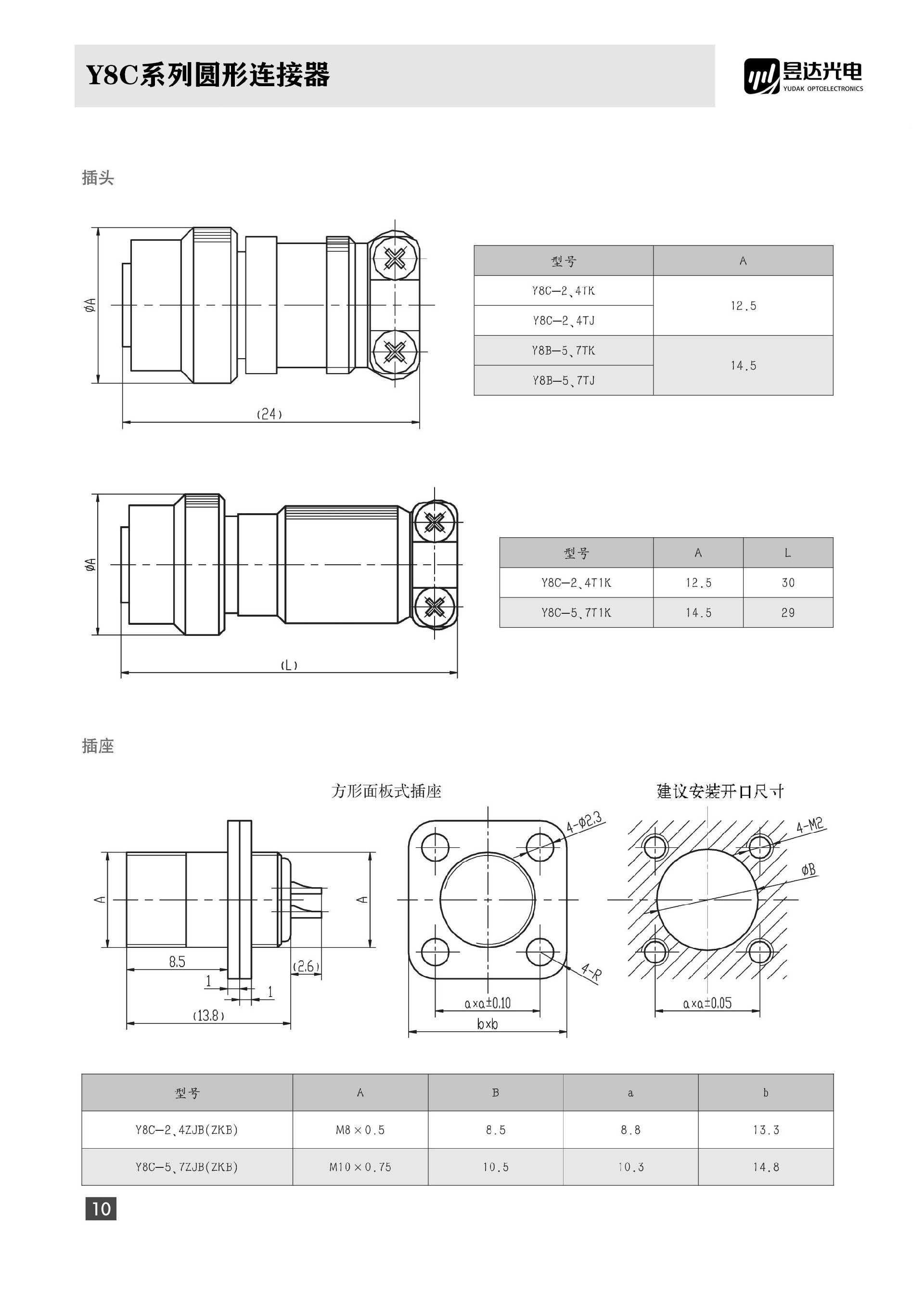

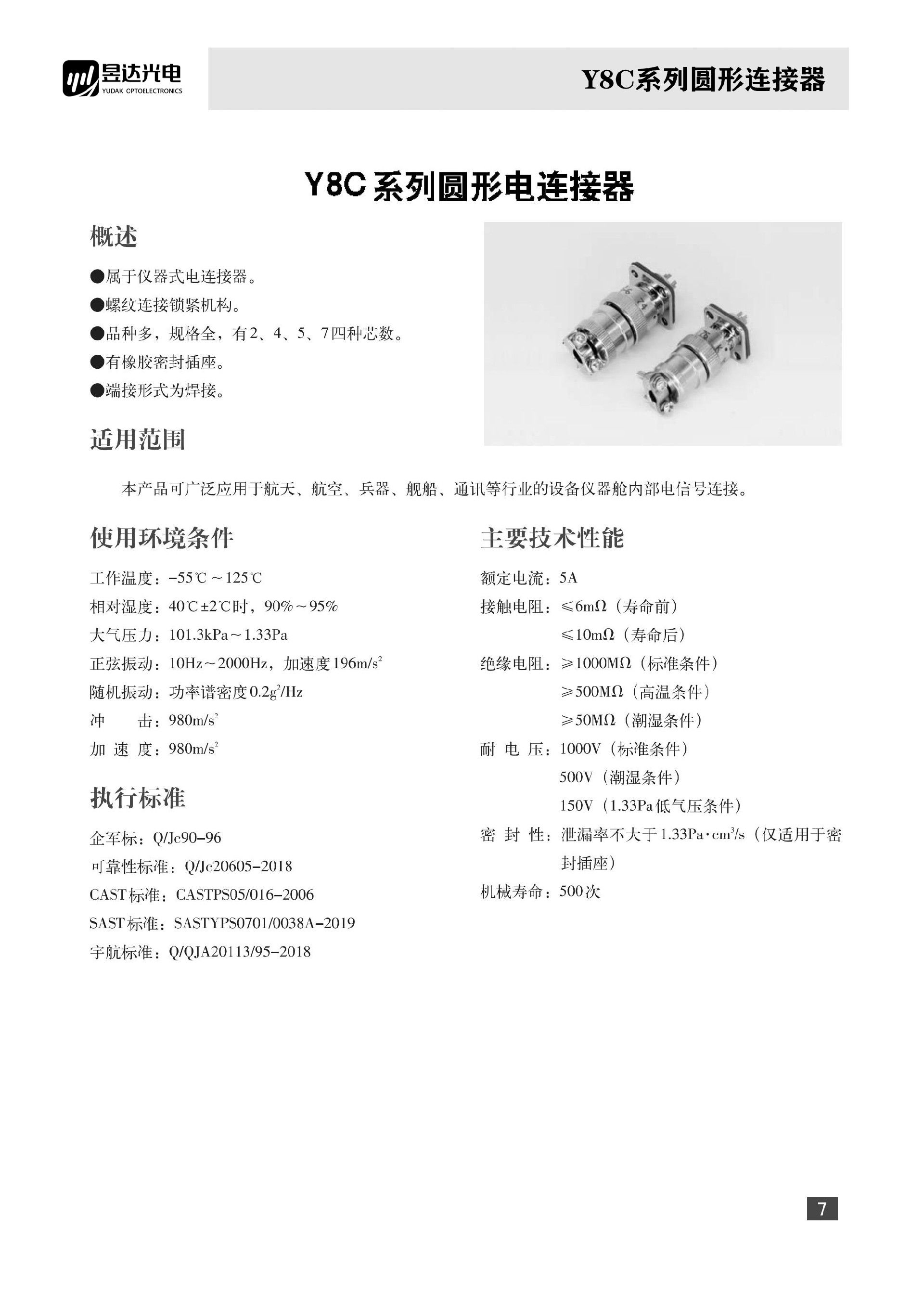

【Y8C系列】

工作溫度： -55℃~125℃

相對濕度：40℃±2℃時，90%～95%

大氣壓力：101.3kPa～1.33Pa

正弦振動：10Hz～2000Hz,  加速度196m/s2

隨機振動：功率譜密度0.2g2/Hz

沖   擊：980m/s2

加速度：980m/s2

額定電流：5A

接觸電阻：≤6mΩ  (壽命前)

                 ≤10mΩ (壽命后)

絕緣電阻：≥1000MΩ (標準條件)

                 ≥500MΩ (高溫條件)

                 ≥50MΩ (潮濕條件)

耐電壓：1000V (標準條件)

              500V (潮濕條件)

              150V(1.33Pa 低氣壓條件)

密封性：泄漏率不大于1.33Pa·cm3/s  (僅適用于密封插座)

機械壽命：500次

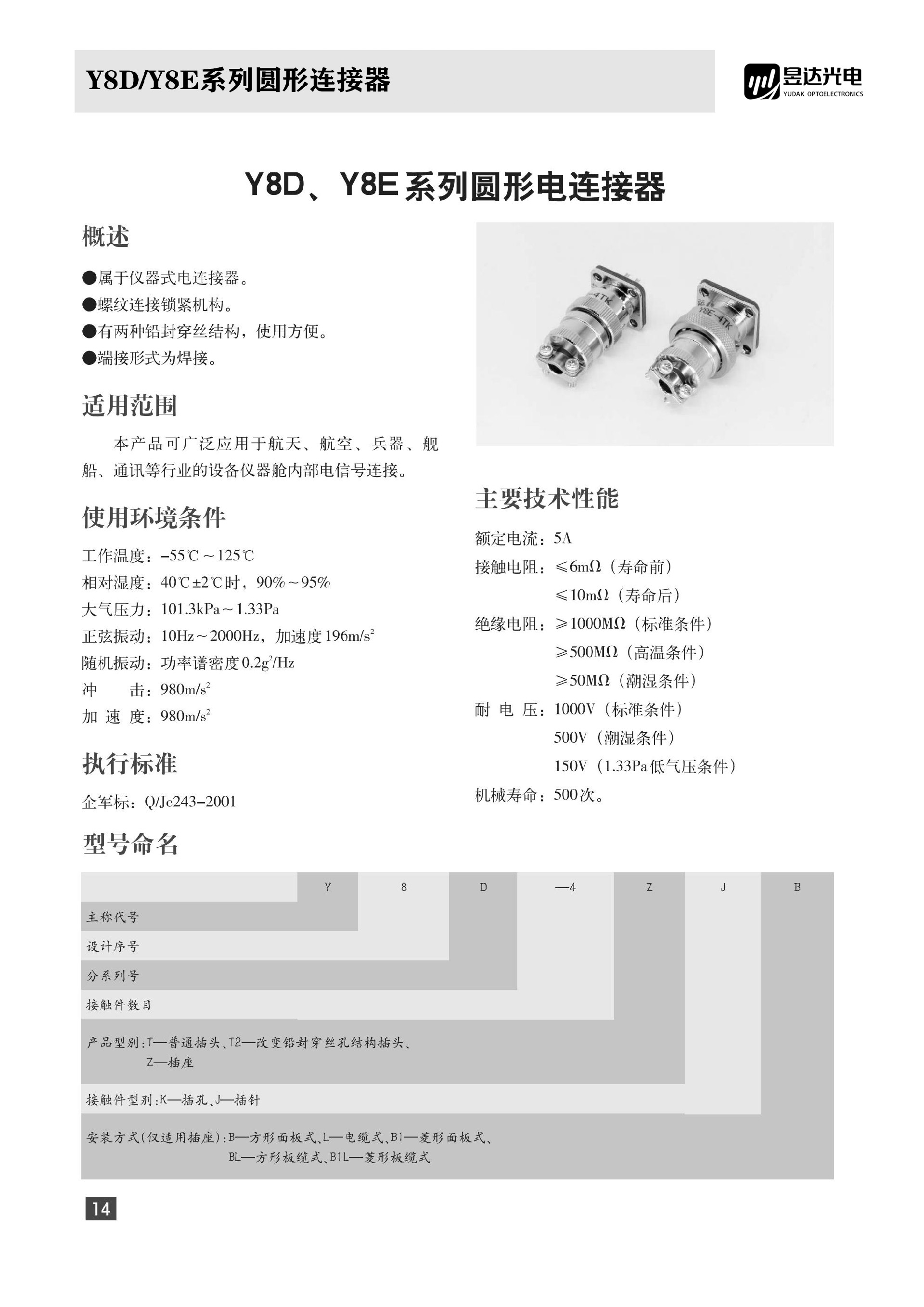

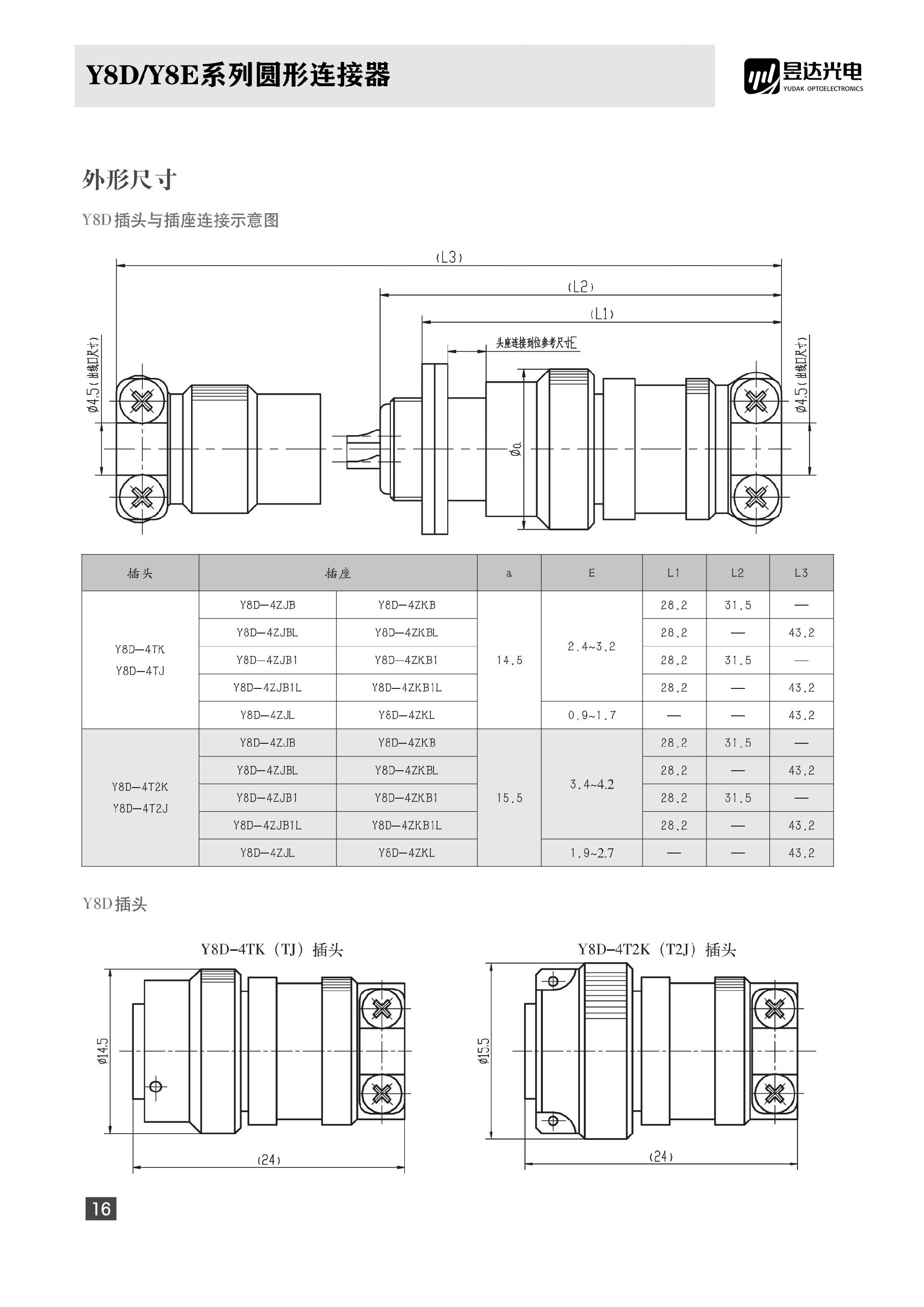

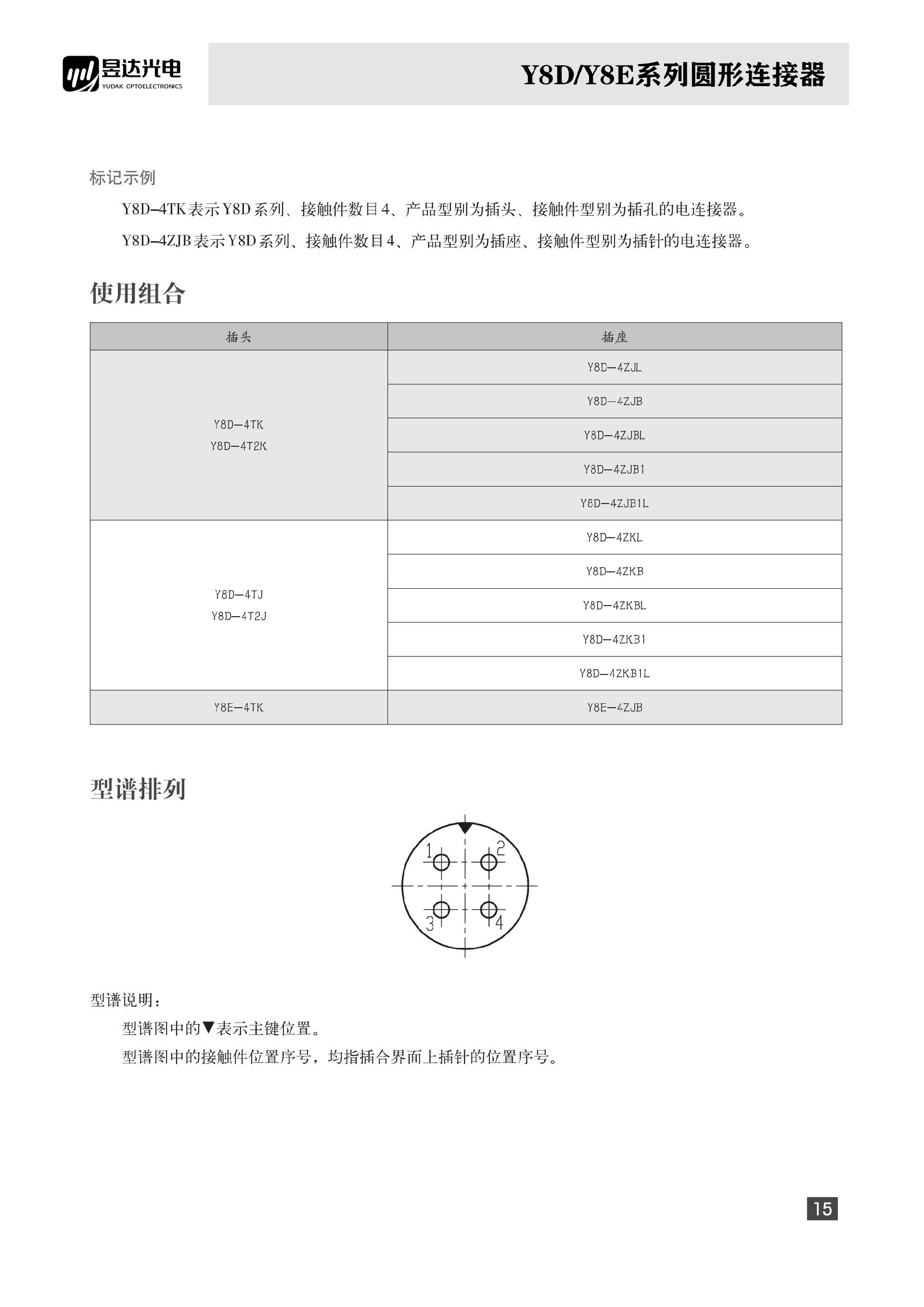

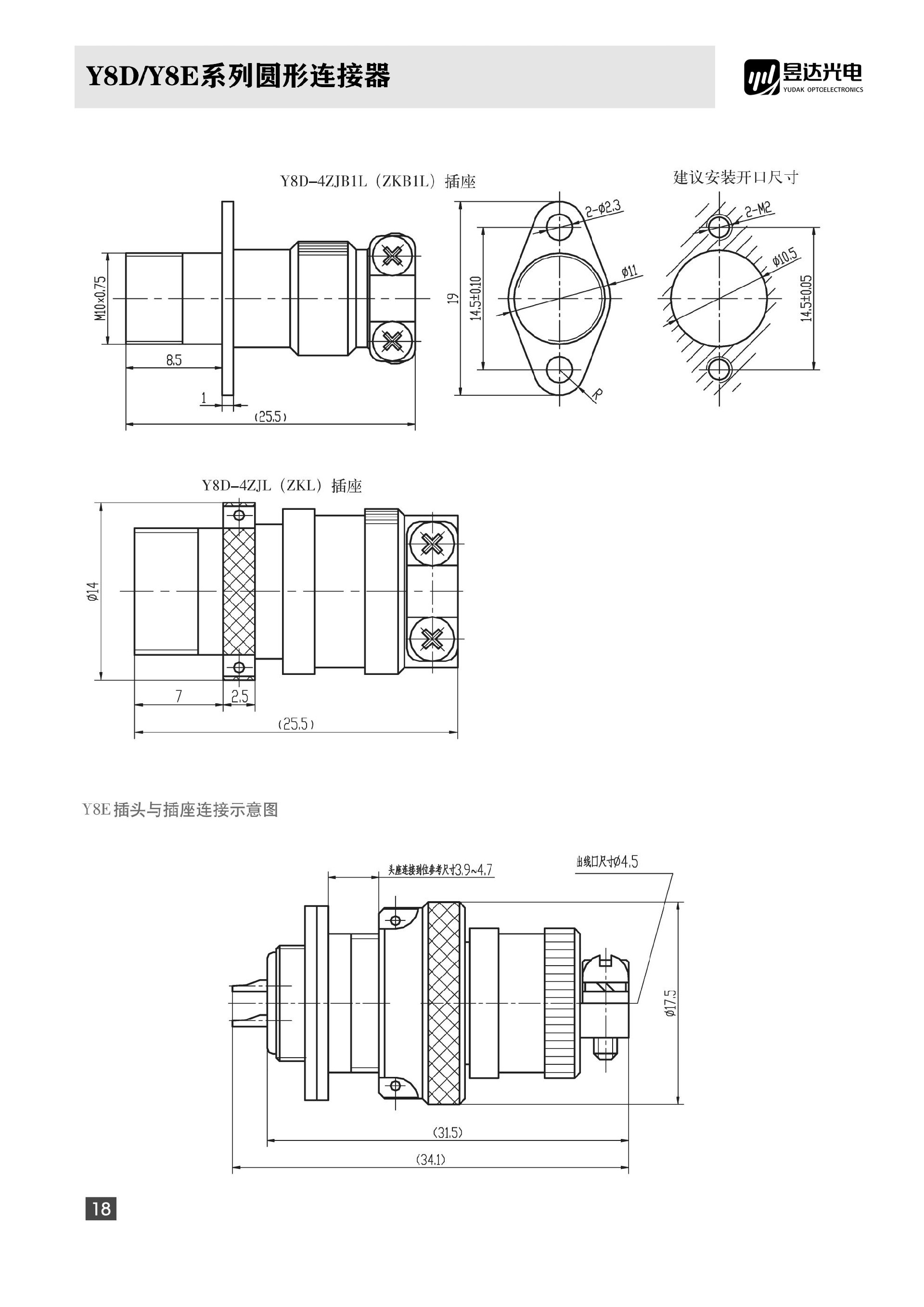

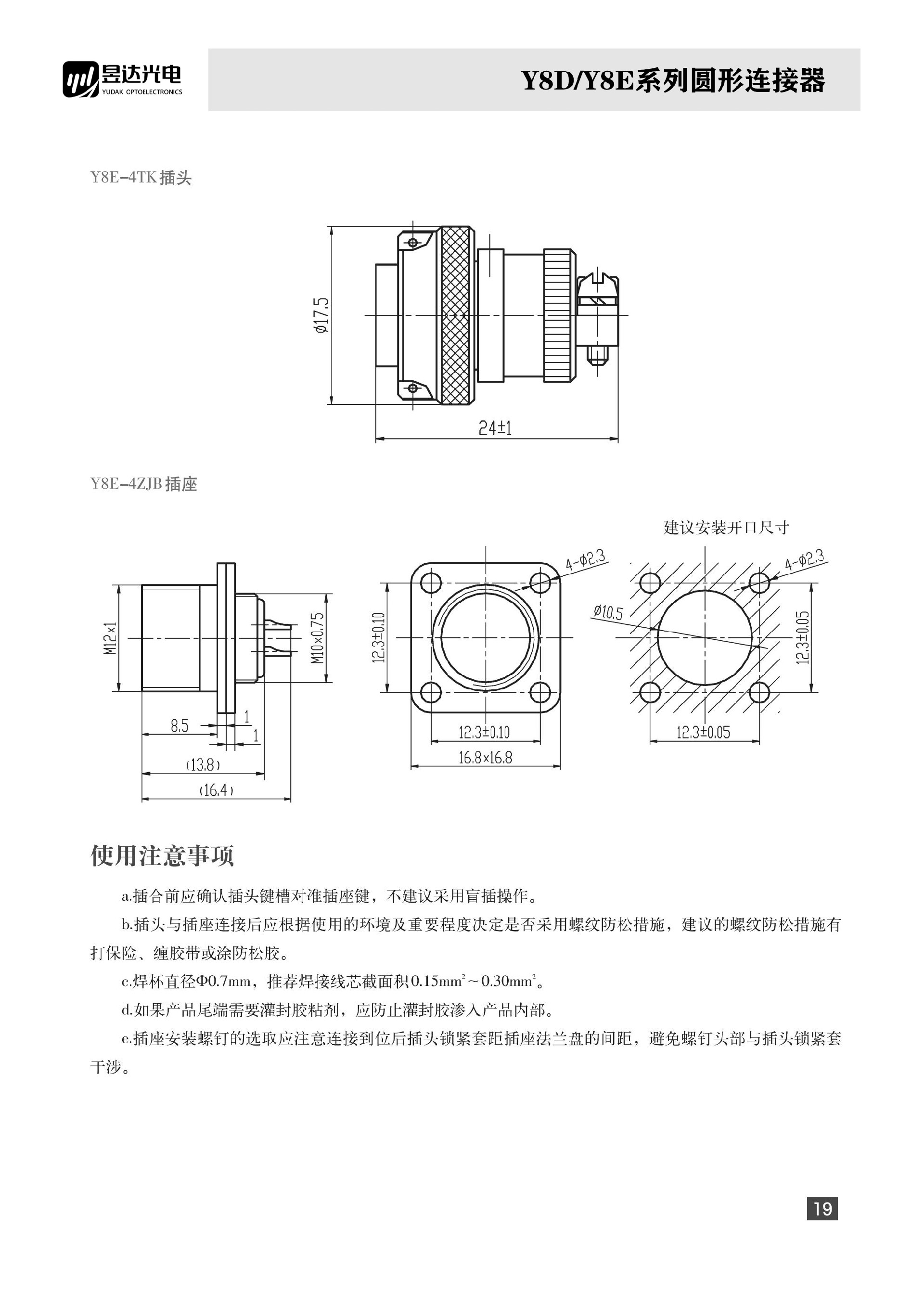

【Y8D/Y8E系列】

工作溫度： -55℃~125℃

相對濕度：40℃±2℃時，90%～95%

大氣壓力：101.3kPa～1.33Pa

正弦振動：10Hz～2000Hz,  加速度196m/s2

隨機振動：功率譜密度0.2g2/Hz

沖   擊：980m/s2

加速度：980m/s2

額定電流：5A

接觸電阻：≤6mΩ  (壽命前)

                 ≤10mΩ (壽命后)

絕緣電阻：≥1000MΩ (標準條件)

                 ≥500MΩ (高溫條件)

                 ≥50MΩ (潮濕條件)

耐電壓：1000V (標準條件)

              500V (潮濕條件)

             150V(1.33Pa 低氣壓條件)

機械壽命：500次
